Gerissener Beton

In unserem ersten Beitrag zu den unterschiedlichen Verankerungsgründen beschrieben wir die hohe Druckfestigkeit von Beton als einen wesentlichen Vorteil. Die Zugfestigkeit ist jedoch sehr gering, so dass bereits bei geringer Zugspannung kleine Risse entstehen.

Um zu verstehen, welche Seite einer Decke nun die gerissene und welche die ungerissene ist, stellen wir uns ein einfaches, dünnes Brett vor, welches einen Bach als Steg überbrückt. Das Eigengewicht des Bretts und die Belastung von Personen führen dazu, dass sich das Brett nach unten biegt. Die Biegespannung innerhalb des Brettes resultiert in eine Druckspannung an der Brettoberseite und einer Zugspannung auf der -unterseite.

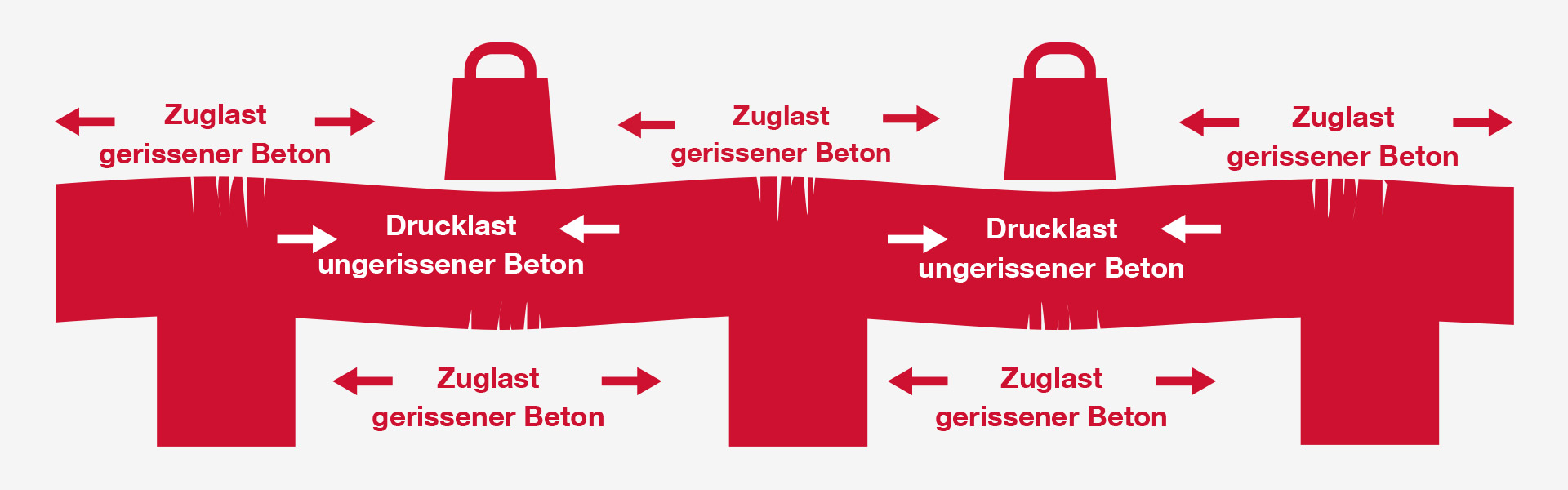

Bei mehreren Auflagen wechseln Zug- und Druckzone, wie das folgende Bild zeigt:

Durch die Dehnung wird die untere Seite in die Länge gezogen. Es entsteht eine Zugkraft, die die Oberfläche reissen lässt.


Zug- und Druckzonen im Bau

So eindeutig, wie bei einem Steg ist die Verteilung von Zug- und Druckzonen innerhalb eines biegebeanspruchten Bauteils nur selten. Im Bauwesen werden Betonteile über mehrere Auflager geführt und sind meist am Endauflager mit anderen Bauteilen wie z.B. einer Wand verbunden. Zudem lässt sich gerissener Beton nur dann eindeutig bestimmen, wenn der Biegespannungsverlauf der Bauteile bekannt ist. Diesen kennt nur der Statiker.

Neben dem Eigengewicht beeinflussen auch andere physische Belastungen wie Windlast oder Temperaturschwankungen die Bewegungen in Betondecken und -wänden. Die Betonwand wird nicht zerreissen, aber die kleinen Risse rufen eine wesentliche Begleiterscheinung hervor:
Wird ein Loch in eine "gezogene" Seite gebohrt, so wirkt dies ähnlich einer Sollbruchstelle. Das heisst, die Stelle ist geschwächt und somit prädestiniert für die ersten kleinen Risse. Ein Spalt splittet den Verankerungsuntergrund und schafft Raum. Dadurch reduziert sich die Tragfähigkeit von Verankerungselementen ohne Nachspreizverhalten erheblich.


Verankerungen in gerissenem Beton

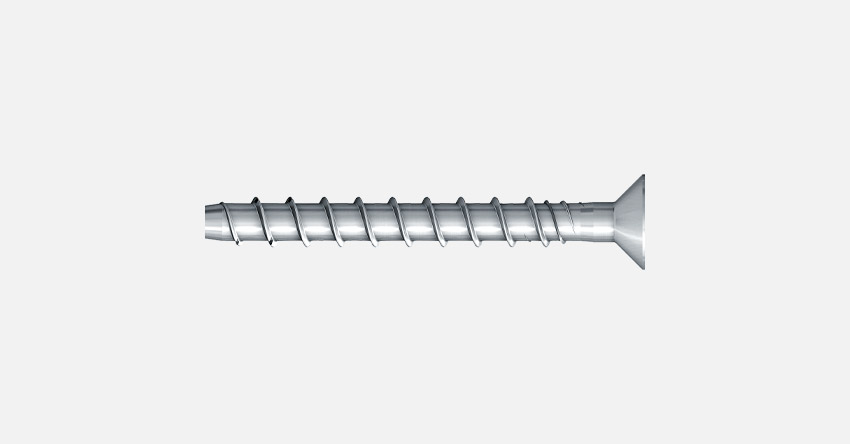

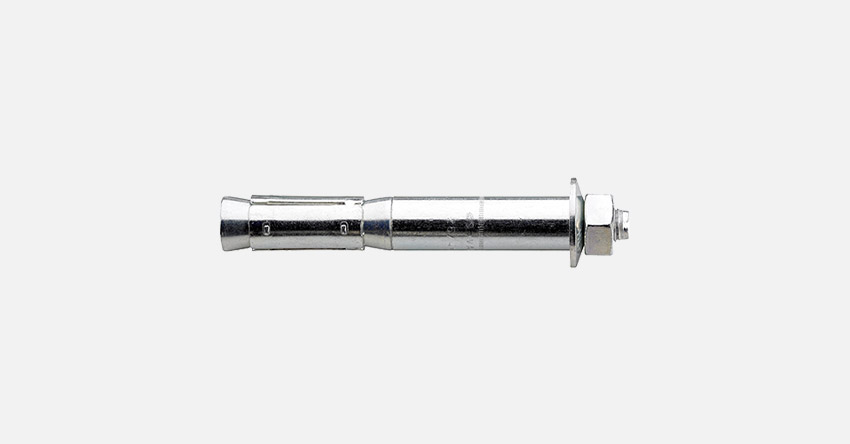

Aus diesem Grund dürfen in gerissenem Beton nur Verankerungselemente eingesetzt werden, die als risstauglich eingestuft sind. Sie können entweder im Riss nachspreizen oder sind so dimensioniert, dass die Geometrie wie z.B. die Gewindeform einer Betonschraube den weiteren Halt gewährleistet. Damit sind Anbauteile jederzeit sicher verankert.
Verankerungselemente, die nicht risstauglich sind, können nur dann verwendet werden, wenn offiziell bewiesen ist, dass es sich um ungerissenen Beton handelt. Dies ist jedoch – wie oben beschrieben – schwierig.
Daher empfehlen wir zur Fehlervermeidung immer die Verwendung von Verankerungselementen, die als risstauglich eingeordnet werden.
