Sichere Obergurtbefestigung mit ORKAN-Kalotten

Im industriellen Leichtbau werden Sandwichelemente und Metallprofile in der Regel im Ober- oder Untergurt auf der jeweiligen Unterkonstruktion befestigt. Als Verbindungselemente werden Bohrschrauben oder Dichtschrauben verwendet. Die Schrauben sind mit Dichtscheiben ausgestattet, die eine korrekte Abdichtung der Verbindung ermöglichen.

Bei der Befestigung im Untergurt ist dem korrekten Sitz der Dichtscheibe besondere Aufmerksamkeit zu widmen, da die Montage in der wasserführenden Ebene erfolgt. Wird die Dichtscheibe nicht richtig verarbeitet, droht ein Wasserschaden, den das ausführende Unternehmen in der Regel zu verantworten hat.

Um die Gefahr von Wasserschäden zu minimieren, empfiehlt EJOT eine Befestigung im Obergurt, damit die Durchdringung der Sandwichelemente und Metallprofile ausserhalb der wasserführenden Ebene stattfindet. Die Obergurtbefestigung sollte in jedem Falle in Verbindung mit ORKAN-Kalotten ausgeführt werden.

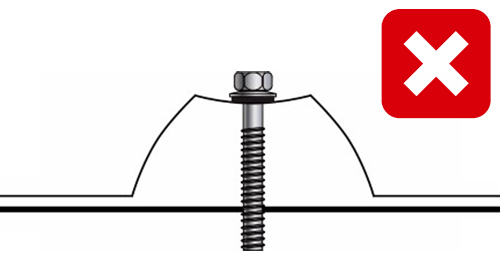

Wird bei der Obergurtbefestigung auf die Verwendung von ORKAN-Kalotten verzichtet, besteht die Gefahr, dass der Obergurt eingedellt wird und somit das Dach an diesen Stellen undicht werden kann. Zudem verändern sich durch die Eindellungen die statischen Kennwerte und das optische Erscheinungsbild der Dacheindeckung.

Die EJOT ORKAN-Kalotten verfügen über optimierte Versteifungssicken und sorgen für eine hohe Montagesicherheit sowie eine Kraftweiterleitung in die Profilstege. Eine Eindellung des Obergurtes ist nahezu unmöglich. Auf der Unterseite sind die Orkan-Kalotten vollflächig mit Zellkautschuk ausgekleidet. Dadurch entsteht eine zusätzliche Dichtebene. Um das Bohrloch immer mittig im Obergurt auszuführen, sollten die ORKAN-Kalotten in der Praxis als Bohrschablone verwendet werden.

Die EJOT ORKAN-Kalotten werden aus Aluminium hergestellt und sind für Trapez- und Wellprofile erhältlich. Die Oberflächen werden blank, stucco oder in RAL-Farbtönen angeboten.
