PT®

Produktdetails

Überblick
- Standardlängen: ca. 2 bis 10 mal Nenndurchmesser (Weitere auf Anfrage)
- Standarddurchmesser: von 1 bis 10 mm (Weitere auf Anfrage)
- Direktverschraubung spart Zeit und Arbeitsgänge
- Geringe Radialdehnung ermöglicht dünnwandige Konstruktion
- Hohe Belastbarkeit aufgrund großer Gewinde-Tragtiefe
- Hohe Selbsthemmung des Gewindes

Downloads

Deutsch

Konstruktionsempfehlung PT 2 MB

Englisch

Konstruktionsempfehlung PT 2 MB

Italienisch

Konstruktionsempfehlung PT 2 MB

Französisch

Konstruktionsempfehlung PT 2 MB

Hotline

Anwendungstechniker

hotline@ejot.com
+49 2751 529-123

CAD & mehr - Ihr Online-Service

In diesem Bereich stellen wir Ihnen CAD-Daten in unterschiedlichen Formaten sowie PDFs der technischen Zeichnungen unserer Produkte EVO PT®, DELTA PT®, SHEETtracs® und ALtracs® Plus zur Verfügung. Zusätzlich bietet Ihnen CAD & mehr die Möglichkeit, Ihre individuellen Verbindungen mit Hilfe von Prognoseprogrammen auszulegen oder deren Machbarkeit durch APPLICATION CHECKs zu prüfen. Darüber hinaus erhalten Sie hier aktuelle Produkt-Broschüren, technische Publikationen sowie die EJOT Werknormen zum Download.

CAD & Mehr

Gewindefurchende Verschraubung in Thermoplaste

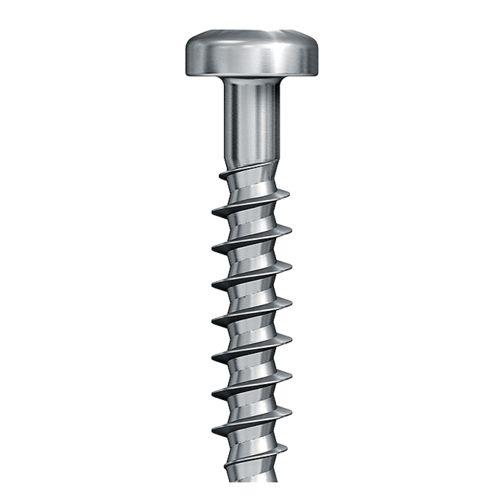

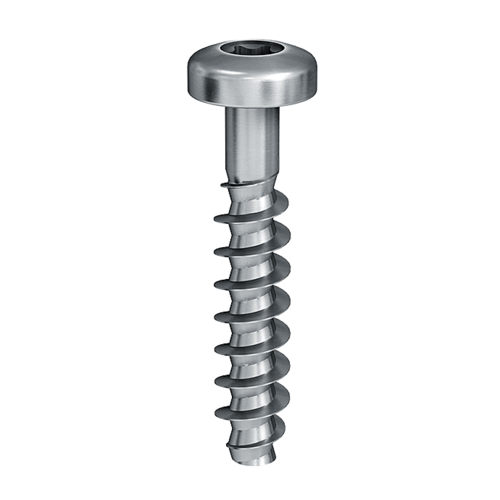

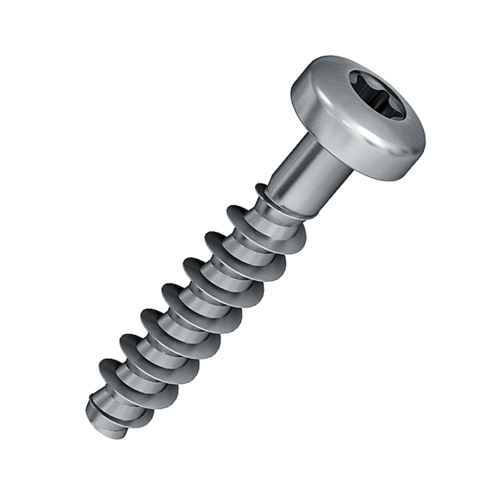

Die EJOT PT^® ist die erste Schraube, die speziell für die gewindefurchende Verschraubung in Thermoplaste entwickelt wurde. Sie gilt seit Jahrzehnten im Markt als Maßstab für eine zuverlässige Direktverschraubung in Thermoplaste. Mögliche Einsatzbereiche dieses Verbindungselementes erstrecken sich über sämtliche industrielle Anwendungsbereiche und Branchen. Da die verbindungstechnischen Anforderungen in der Industrie ständig ansteigen, war das Ziel bei der Weiterentwicklung der bereits sehr guten verbindungstechnischen Eigenschaften dieses Verbindungselementes eine in allen Details optimierte PT^® Schraube. Die DELTA PT^® Schraube ist das Ergebnis dieses Optimierungsprozesses. Sie erfüllt höchste verbindungstechnische Anforderungen an Präzision und Sicherheit, bietet aber auch signifikante Vorteile in der Anwendung, beispielsweise bei der Konstruktionsunterstützung mit dem Prognoseprogramm EJOT DELTA CALC^®.

PT^® WN 14 Kopfformen und Antriebe

WN1411 Linsenkopf mit angepresster Scheibe und Kreuzschlitz Z (bzw. H)
WN1412 Linsenkopf mit Kreuzschlitz Z (bzw. H)
WN1423 Senkkopf mit TORX^®
WN1447 Sechskant mit angepresster Scheibe
WN1451 Linsenkopf mit angepresster Scheibe TORX^®
WN1452 Linsenkopf mit TORX^®
WN1453 Linsensenkkopf mit TORX^®

Detaillierte Angaben entnehmen Sie bitte der EJOT Werknorm.
Diese können Sie in unserem Geschützen Bereich "CAD & mehr" herunterladen.
