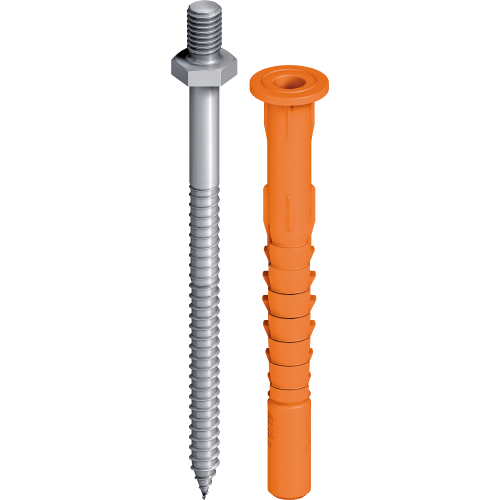

EJOT® Fassadendübel SDP-KB-10G/M8

SDF-KB_10G-M8_500x500

Produktdetails

  • Anwendungen

    • Geeignet zur Verankerung von stabwerksförmigen Fassadenunterkonstruktionen in der VHF
    • Verankerung von Deckenabhängungen
    • Befestigung von Ringmuttern

    Hinweis

    Bitte beachten Sie bei der Planung und Verarbeitung die Zulassung ETA-12/0502.

  • Eigenschaften

    • Mit Anschlussgewinde M8
    • Fassadendübel mit doppelstufiger Schraube
    • Sicherer Formschluss im Untergrund durch kombinierte Spreizzonen
    • Hohe Tragfähigkeit
    • Produkterkennung durch unterschiedliche Einfärbung der Dübelhülse

  • Technische Daten

    Kennwerte

    • Durchmesser: 10 mm
    • Antrieb: SW13
    • Länge Anschlussgewinde M8: 13 mm
    • Bohrlochtiefe ≥ t: +90 mm
    • Verankerungstiefe ≥ hv: 70 mm

    Charakteristische Lasten

    • Druckfestigkeit Porenbeton [N/mm2]
      • Porenbeton 2: 0,75 kN
      • Porenbeton 3: 1,31 kN
      • Porenbeton 4: 1,87 kN
      • Porenbeton 6: 3,00 kN
    • Teilsicherheitsbeiwert γMAAC: 2,00
    • Charakt. Biegemoment
      • Edelstahlschraube: 20,6 Nm / γMS 1,87
*Dübel mit Schrauben aus Stahl mit verzinkter Cr(VI)-freier Oberfläche (-V) auf Anfrage.

Filter

Ausgewählte Filter

    Bestellbezeichnung Artikelnummer Werkstoff Länge mm VPE
    SDP-KB-10Gx80/M8x13-E 8532080813 Edelstahl A4 80.0 500

    Technische Details

    Werkstoff
    Edelstahl A4
    Länge
    80.0
    Bestellbezeichnung
    SDP-KB-10Gx80/M8x13-E
    VPE
    500
    SDP-KB-10Gx100/M8x13-E 8532100813 Edelstahl A4 100.0 500

    Technische Details

    Werkstoff
    Edelstahl A4
    Länge
    100.0
    Bestellbezeichnung
    SDP-KB-10Gx100/M8x13-E
    VPE
    500
