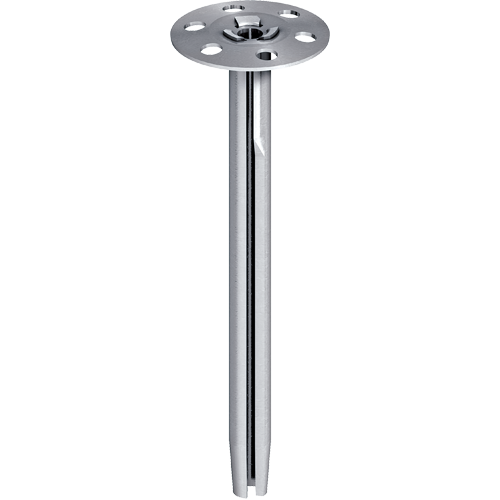

EJOT® Dämmstoffmetallhalter DMH

Anwendungen

• Zur Befestigung von harten Dämmstoffen
• In Verbindung mit EJOT^® Dämmstoffmetallhaltelteller DMT, auch zur Befestigung von weichen Dämmstoffen
• Zur Befestigung von Dämmstoffen bei erhöhten Brandschutzanforderungen

Eigenschaften

• Einfache Montage durch Einschlagen, selbstspreizend
• Brandklasse A1: Nicht brennbar gemäss DIN EN 13501-1:2010-01 (Prüfzeugnis-Nr. PZ 3.1/17-226-1)

Technische Daten

• Durchmesser Teller: 35 mm
• Durchmesser Schaft: 8 mm
• Durchmesser Bohrer: 8 mm
• Bohrlochtiefe ≥ t: 60 mm
• Verankerungstiefe ≥ h_v: 40 mm
• Axialer Abstand a ≥: 160 mm
• Randabstand a_r≥: 80 mm
• Minimale Bauteildicke h_min: 100 mm

Charakteristische Lasten

Empfohlene Zuglasten F_rec

• Beton ≥ B25: 0,20 kN
• Kalksandvollstein: 0,20 kN
• Mauerziegel: 0,20 kN
• Hochlochziegel: 0,05 kN
• Kalksandlochstein: 0,05 kN

Empfohlene Querlasten F_rec

• Beton ≥ B25: 0,25 kN
• Kalksandvollstein: 0,25 kN
• Mauerziegel: 0,25 kN
• Hochlochziegel: 0,10 kN
• Kalksandlochstein: 0,15 kN



Hinweis
Verwendet werden die EJOT^® Dämmstoffhalter für die Befestigung von weichen und harten Dämmstoffen in der vorgehängten hinterlüfteten Fassade. Die Befestigung von Dämmplatten erfolgt nach DIN 18516-1.
Das Bohrverfahren in Porenbeton und Lochsteinmauerwerk muss im Drehgang erfolgen.
Für den Einsatz im nicht zugänglichen Bereich einer vorgehängten hinterlüfteten Fassade empfehlen wir die Verwendung des Dämmstoffmetallhalters aus Edelstahl.
